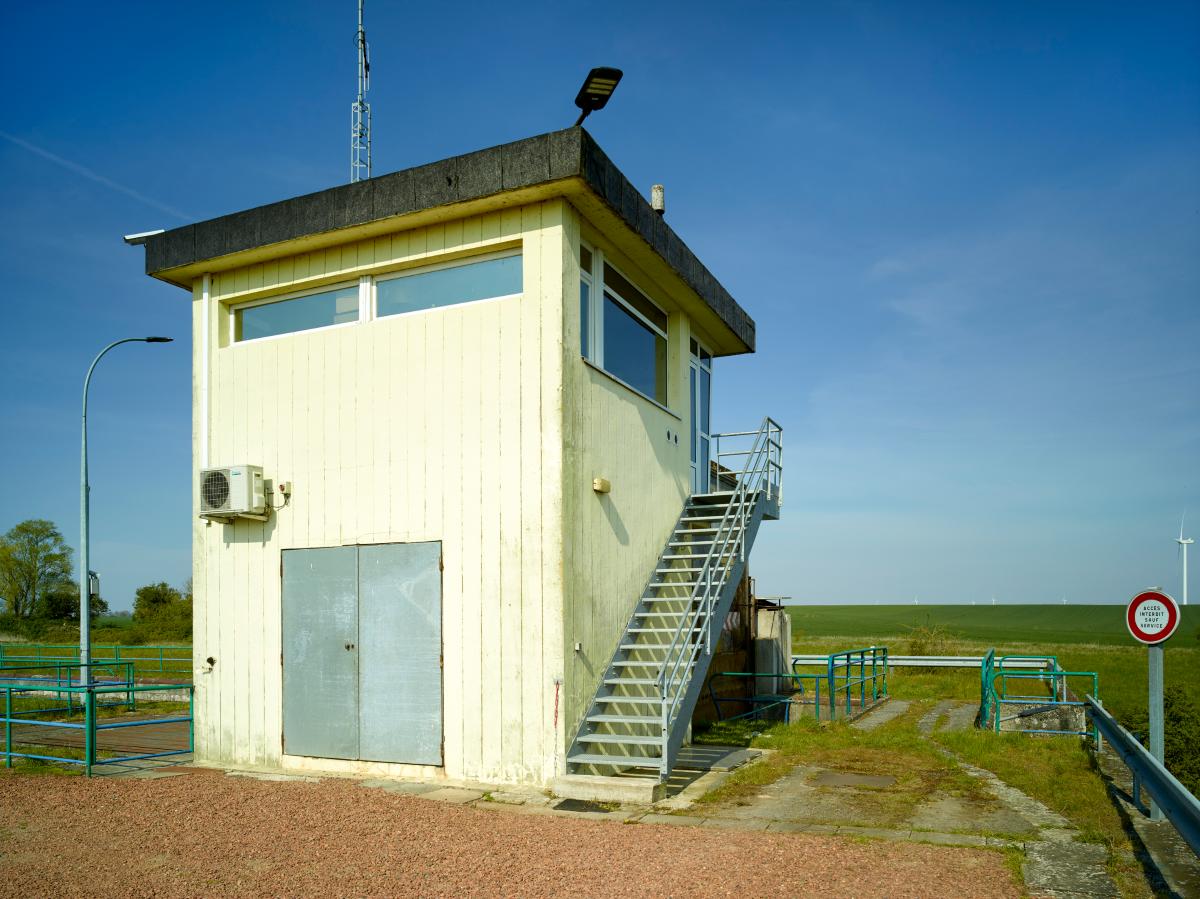

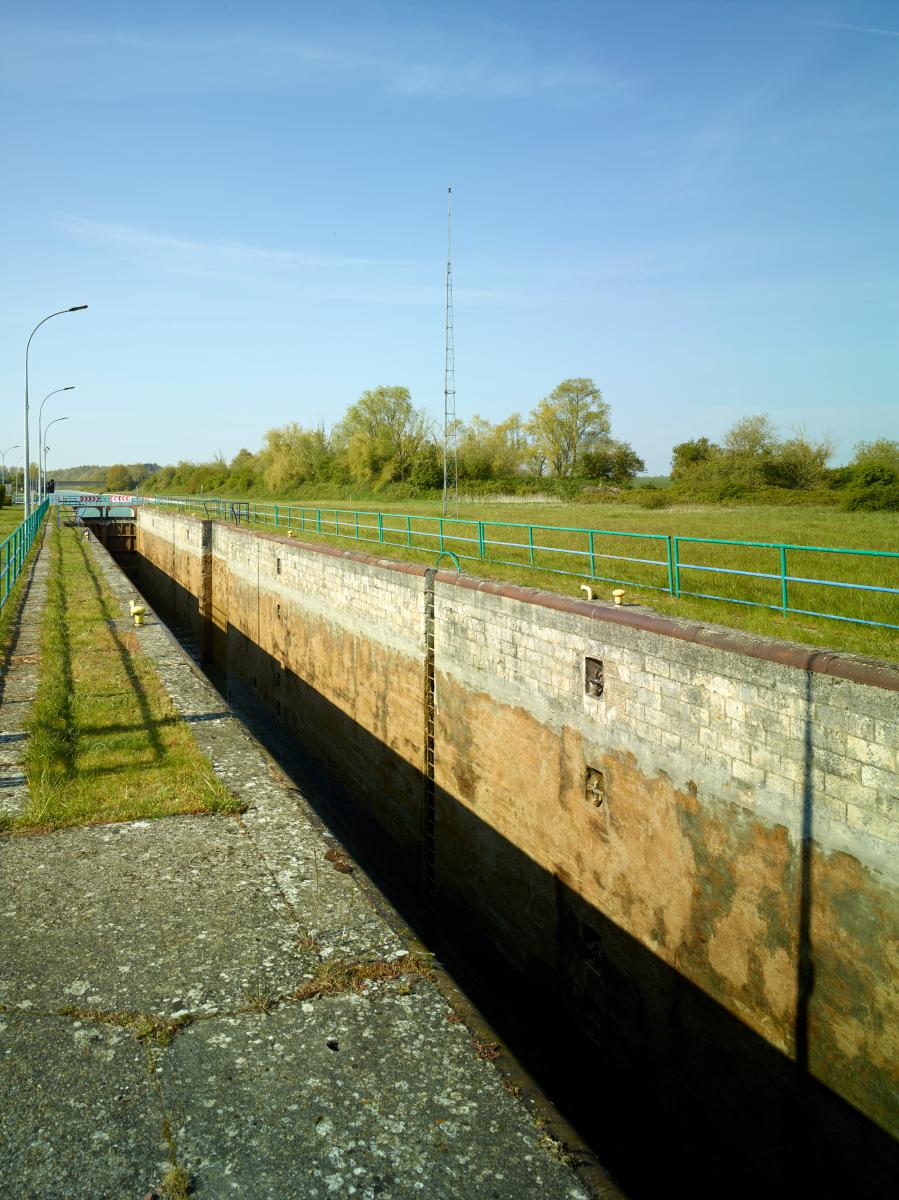

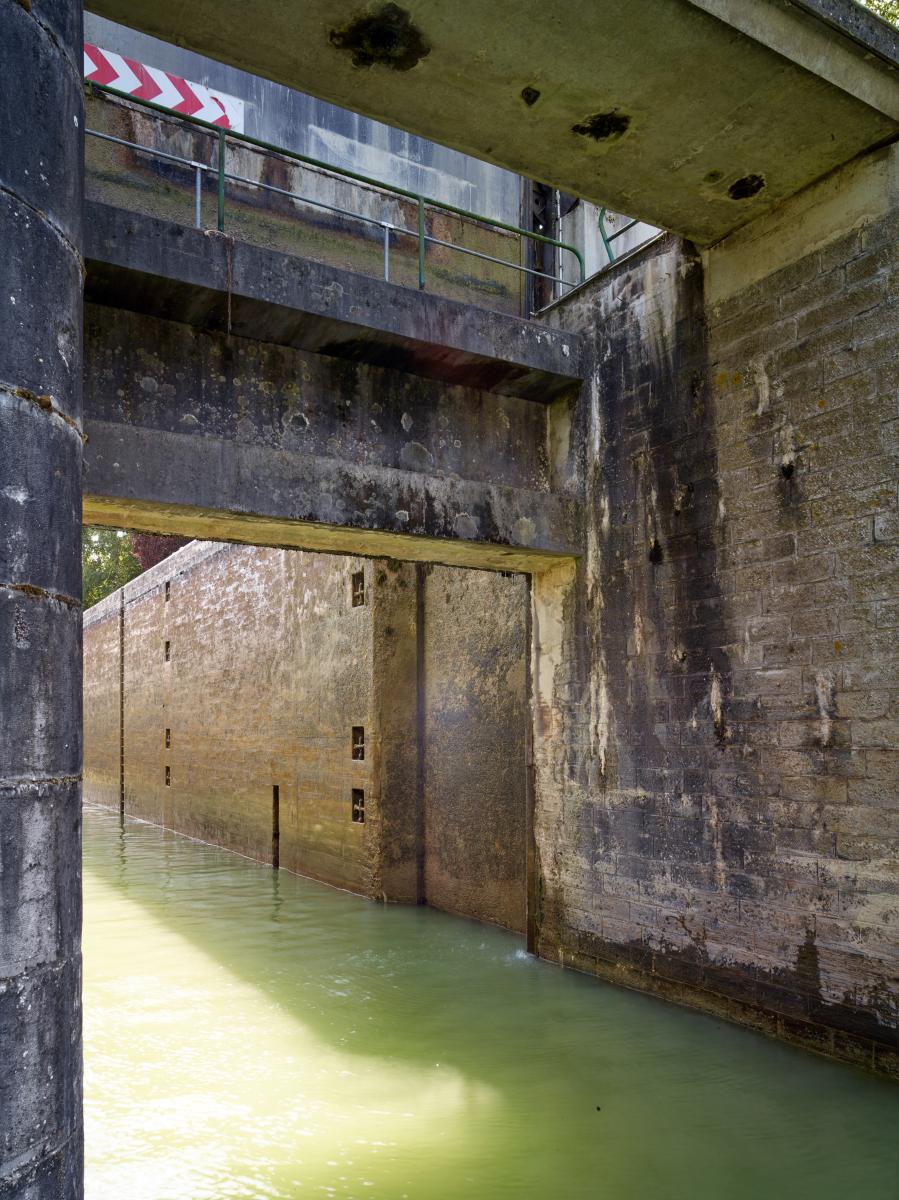

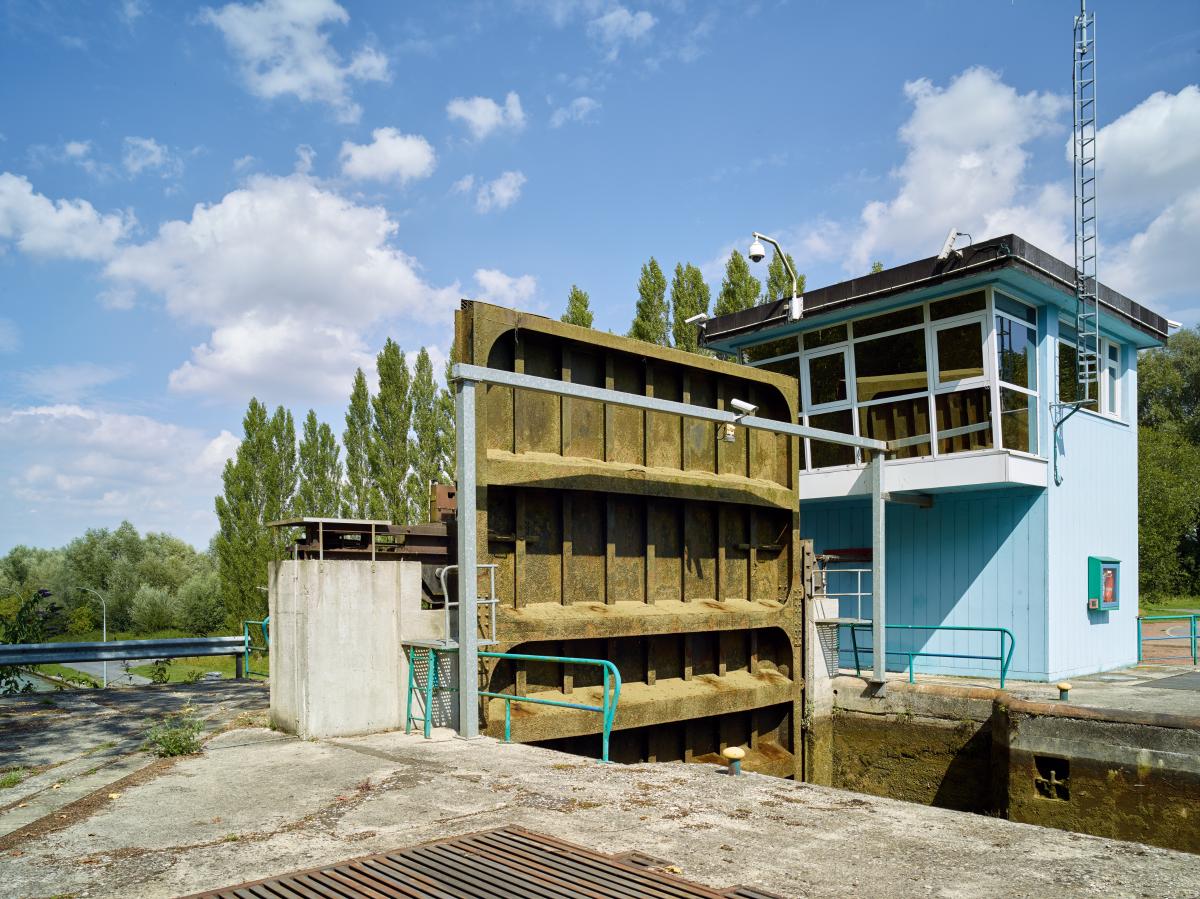

Le site d'écluse n°7 de Graincourt-les-Havrincourt se situe au point kilométrique (PK) 17.509. Il accueille une écluse à sas de type « canal du Nord » qui se développe sur 91,90 m de longueur et 6 m de largeur. Les bajoyers* de l'écluse sont réalisés en brique et bloc de grès équarri surmontés d'une lisse de protection métallique. Le sas est équipé de deux portes busquées à l’amont et d’une porte levante à l’aval, toutes deux automatisées. On recense également deux aqueducs*, quatre vannes d’alimentation et une vanne qui est en relation avec le bassin d’épargne*. Enfin, deux bassins de tranquillisation* des eaux de refoulement sont disposées à proximité des têtes amont et aval de l'écluse. Le poste de commande, réalisé en parpaing de béton enduit, est couvert d'un toit en terrasse. Il se développe sur un étage unique avec un escalier extérieur métallique qui permet d’accéder au poste de commande. Le rez-de-chaussée dispose d'une double porte métallique et sert de remise. Le bassin d’épargne d'une surface d'environ 1 600 m² est cuvelé en béton armé. La station de pompage est également réalisée en parpaings de béton et se trouve couverte d’un toit en terrasse. Elle contient les deux pompes nécessaires au fonctionnement de l'écluse et au refoulement des eaux d'aval vers le bief amont, lorsque cela s'avère nécessaire. Deux gares d’eau se situent à l’amont et à l’aval du site d’écluse. Implantées sur la rive est, elles permettent le stationnement des péniches dans l’attente de passer l’écluse. Chacune de ces gares se développe sur une centaine de mètres de quais en béton. Les estacades de guidage* amont et aval enserrent les bassins de tranquillisation*. Elles sont surmontées d’une passerelle métallique.

Installée sur un parcelle engazonnée d’environ 1 300 m², la maison de service est d’une typologie similaire à celles que l’on retrouve sur l’ensemble du tracé du canal du Nord. La maison est maçonnée en parpaings de béton couverts d’enduit et se compose d’un rez-de-chaussée et d'un étage sous comble éclairé par cinq lucarnes. La toiture à deux pans est couverte de tuile mécanique. La porte principale est encadrée par deux fenêtres rectangulaires. Un appentis en brique de moindre hauteur est accolé au sud de l’habitation et fait actuellement office de garage. Il se développe en rez-de-chaussée avec un petit étage sous comble. L'ouverture principale de cet appentis est surmontée d'une petite baie en plein cintre qui donne accès à un espace de stockage.

*. Glossaire (VNF) :

Aqueduc : Amène l'eau dans le sas, pour remplir l'écluse.

Bajoyers : parois latérales d’une écluse qui fait office de mur de soutènement des terres.

Bassin d'épargne : Les écluses de hautes chutes consommant beaucoup d'eau à chaque passage de péniche dans le sas, on a parfois recours à un bassin annexe récupérant une partie de l'eau au moment de la vidange pour la réutiliser au remplissage suivant.

Bassin de tranquillisation : Bassin de tranquillisation : ouvrage utilisé pour ralentir l'eau à la sortie de l'écluse, évitant ainsi les remous trop importants.

Bief : Portion de canal constituant un plan d’eau approximativement horizontal et situé entre au moins deux ou plusieurs ouvrages (écluses).

Clusée :

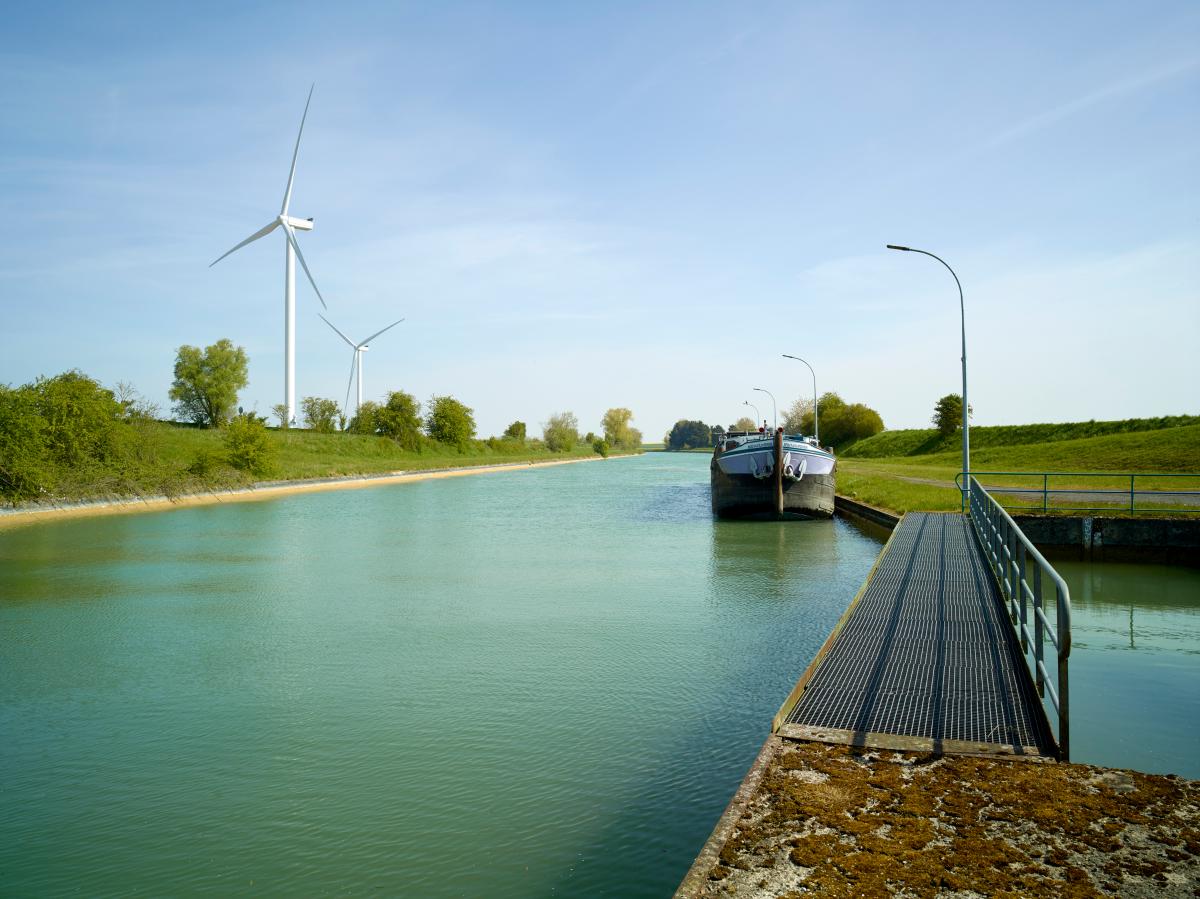

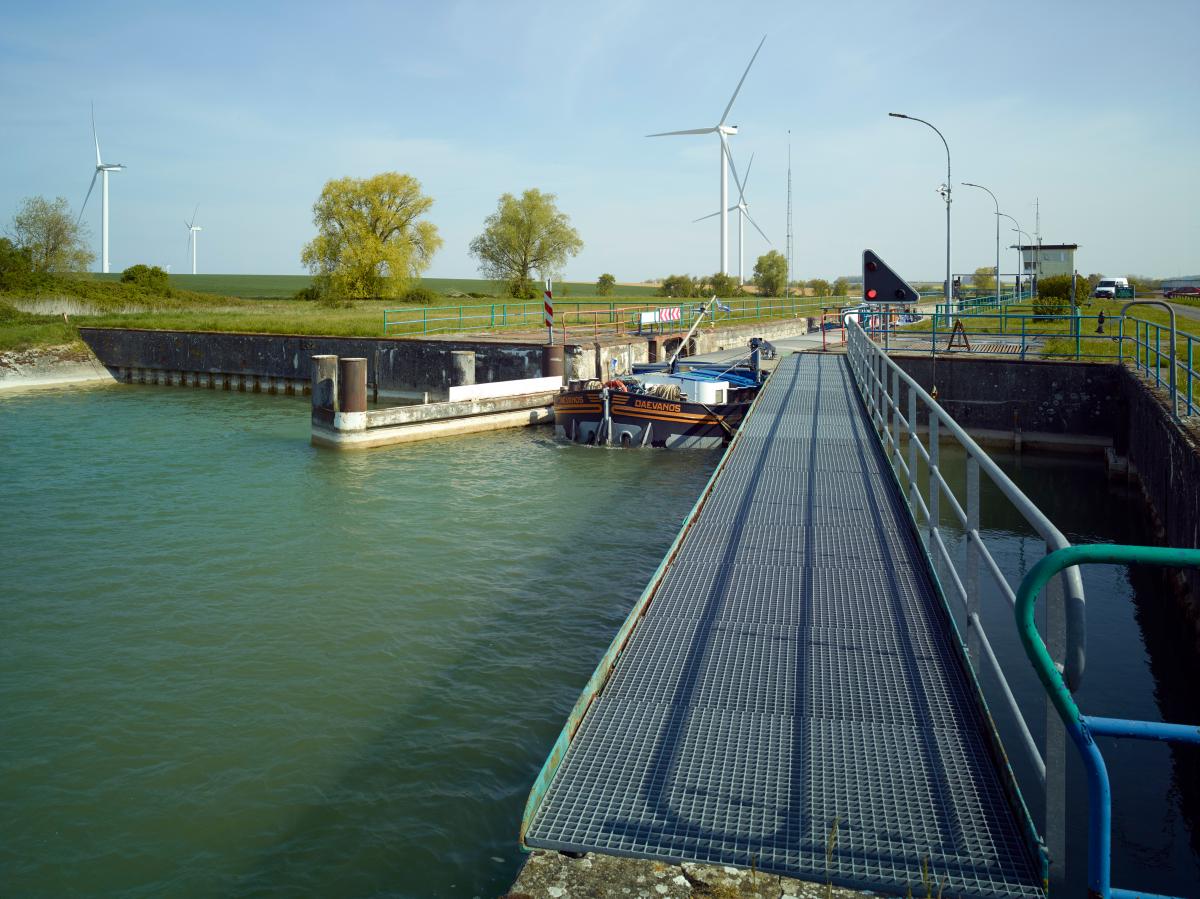

Estacade de guidage : En amont et en aval de l'écluse, l'estacade de guidage facilite la manœuvre des bateaux arrivant à faible vitesse, leur permettant de glisser sur une poutre.
