  • enquête thématique régionale, Les ouvrages fortifiés de la Première Guerre mondiale
Casemate à mitrailleuse 319 de la Ferme du Bois de la Rive
Hauts-de-France > Nord > Santes
Œuvre étudiée
Auteur
Copyright
  • (c) Région Hauts-de-France - Inventaire général

Dossier non géolocalisé

Localisation
  • Aire d'étude et canton Métropole européenne de Lille - Lille-6
  • Commune Santes
  • Lieu-dit Ferme du Bois de la Rive
  • Adresse chemin du Marais de Santes
  • Cadastre 2014 AN 3
Désignation
  • Dénominations
    casemate
  • Précision dénomination
    casemate d'artillerie, casemate à mitrailleuse
  • Appellations
    319, Ferme du Bois de la Rive, blockhaus
  • Dossier dont ce dossier est partie constituante
    ligne fortifiée (IA59005106)
Historique

Cette vaste casemate à mitrailleuses qui occupe toute l'aile ouest de la Ferme du Bois de la Rive, s'inscrit dans la Wotan Stellung, cette ligne de défense édifiée vers 1917 et qui ceinture Santes et le canal de la Deûle.

  • Période(s)
    • Principale : 1er quart 20e siècle
Description

Cette vaste casemate, d'une trentaine de mètres de longueur pour 8 de largeur, a été établie à l’intérieur de la ferme de la Rive dont elle occupe toute l'aile ouest (certaines parties ont conservé leurs murs initiaux). Son extrémité sud obstrue au deux tiers l'ancienne porte charretière de la ferme. La casemate dispose d'au moins trois ouvertures accessibles depuis la cour de la ferme. Une est située au niveau de l'avant corps central, les deux autres à chacune des extrémités de l'édifice. On accède au niveau supérieur par un escalier menant à un poste de tir comprenant une table maçonnée équipée en son milieu d'un pivot pour mitrailleuse. De là, quelques marches permettent d'accéder à un demi-niveau dont le mur ouest est percé de 6 créneaux de fusillade. A son extrémité quelques marches conduisent au rez-de-chaussée dont l'extrémité sud est occupée par au moins deux pièces communicantes se flanquant l'une l'autre, grâce à des créneaux de fusillade. Certaines parties de l'abri étaient fermées lors de la visite rendant la compréhension de l'édifice mal aisée. La partie nord du rez-de-chaussée semble inaccessible et rien ne semble expliquer les deux niveaux de planchers de l'étage...

  • Murs
    • béton béton armé
  • Toits
    béton en couverture
  • Étages
    en rez-de-chaussée
  • Couvertures
    • terrasse
  • Typologies
    créneau de fusillade
  • État de conservation
    désaffecté
Statut, intérêt et protection
  • Statut de la propriété
    propriété privée
  • Intérêt de l'œuvre
    vestiges de guerre
Illustrations 28
  • (c) Région Hauts-de-France - Inventaire général
  • (c) IGN
Aller à la notice d'illustration
  • (c) Région Hauts-de-France - Inventaire général
  • (c) IGN
Aller à la notice d'illustration
  • (c) Région Hauts-de-France - Inventaire général
Aller à la notice d'illustration
  • (c) Région Hauts-de-France - Inventaire général
Aller à la notice d'illustration
  • (c) Région Hauts-de-France - Inventaire général
Aller à la notice d'illustration
  • (c) Région Hauts-de-France - Inventaire général
Aller à la notice d'illustration
  • (c) Région Hauts-de-France - Inventaire général
Aller à la notice d'illustration
  • (c) Région Hauts-de-France - Inventaire général
Aller à la notice d'illustration
  • (c) Région Hauts-de-France - Inventaire général
Aller à la notice d'illustration
  • (c) Région Hauts-de-France - Inventaire général
Aller à la notice d'illustration
  • (c) Région Hauts-de-France - Inventaire général
Aller à la notice d'illustration
  • (c) Région Hauts-de-France - Inventaire général
Aller à la notice d'illustration
  • (c) Région Hauts-de-France - Inventaire général
Aller à la notice d'illustration
  • (c) Région Hauts-de-France - Inventaire général
Aller à la notice d'illustration
  • (c) Région Hauts-de-France - Inventaire général
Aller à la notice d'illustration
  • (c) Région Hauts-de-France - Inventaire général
Aller à la notice d'illustration
  • (c) Région Hauts-de-France - Inventaire général
Aller à la notice d'illustration
  • (c) Région Hauts-de-France - Inventaire général
Aller à la notice d'illustration
  • (c) Région Hauts-de-France - Inventaire général
Aller à la notice d'illustration
  • (c) Région Hauts-de-France - Inventaire général
Aller à la notice d'illustration
  • (c) Région Hauts-de-France - Inventaire général
Aller à la notice d'illustration
  • (c) Région Hauts-de-France - Inventaire général
Aller à la notice d'illustration
  • (c) Région Hauts-de-France - Inventaire général
Aller à la notice d'illustration
  • (c) Région Hauts-de-France - Inventaire général
Aller à la notice d'illustration
  • (c) Région Hauts-de-France - Inventaire général
Aller à la notice d'illustration
  • (c) Région Hauts-de-France - Inventaire général
Aller à la notice d'illustration
  • (c) Région Hauts-de-France - Inventaire général
Aller à la notice d'illustration
  • (c) Région Hauts-de-France - Inventaire général
Aller à la notice d'illustration

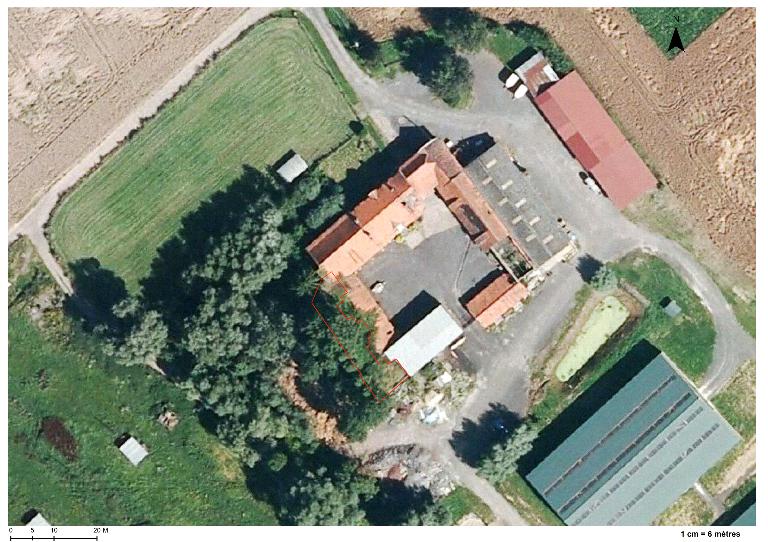

L'édifice, intégré à l'aile ouest de la ferme de la Rive et entouré d'un filet rouge, est bien visible sur cette photographie aérienne de 1994 (IGN, Geoportail).

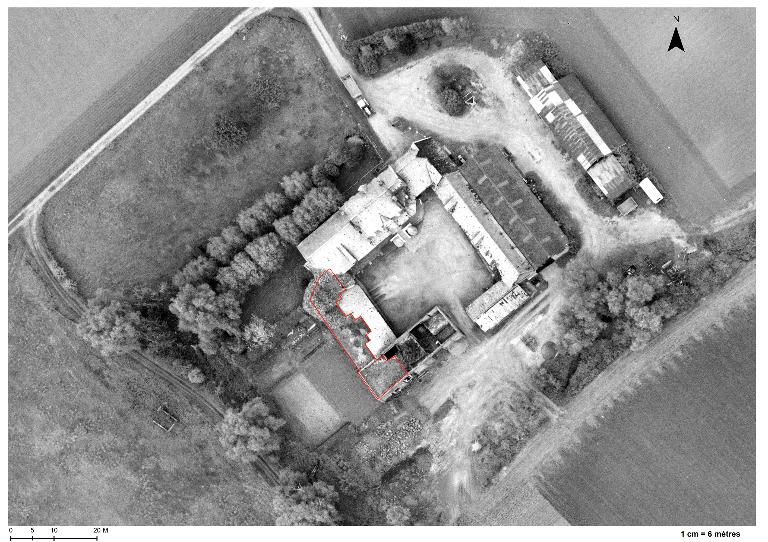

L'édifice matérialisé par un filet rouge sur une photographie aérienne de 2015. La végétation masque presque complètement l'édifice.

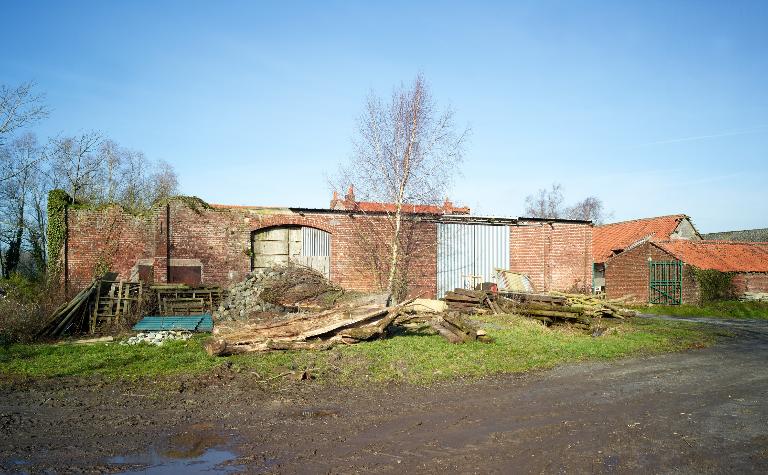

Elévation sud de la ferme. L'extrémité de la casemate apparait au niveau de la porte cochère.

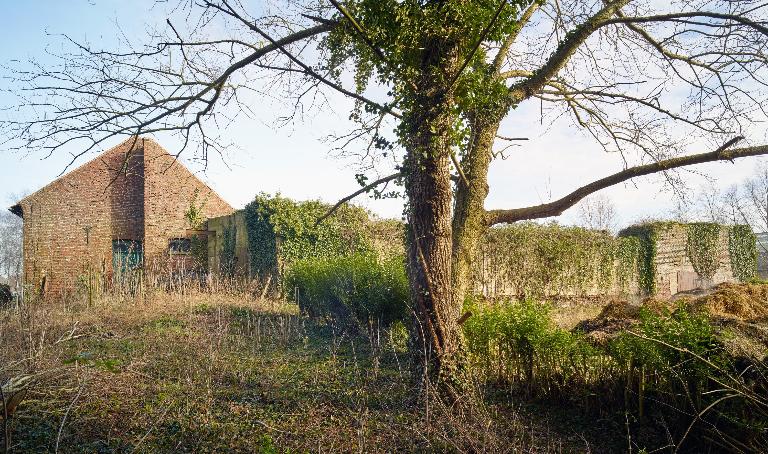

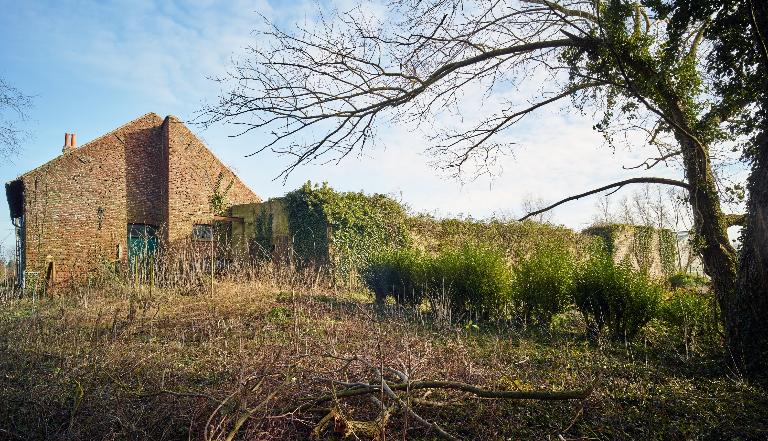

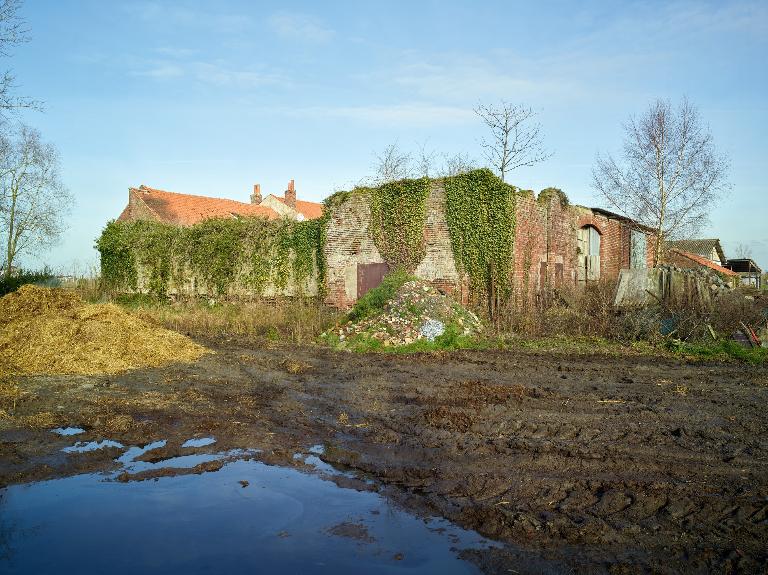

Vue gérérale, vers le nord
De part et d'autre de l'angle sud de la ferme, deux embrasures de tir (masquées d'une plaque d'acier). A droite, dans l'encadrement de la porte cochère, apparait un pan de mur de la casemate.

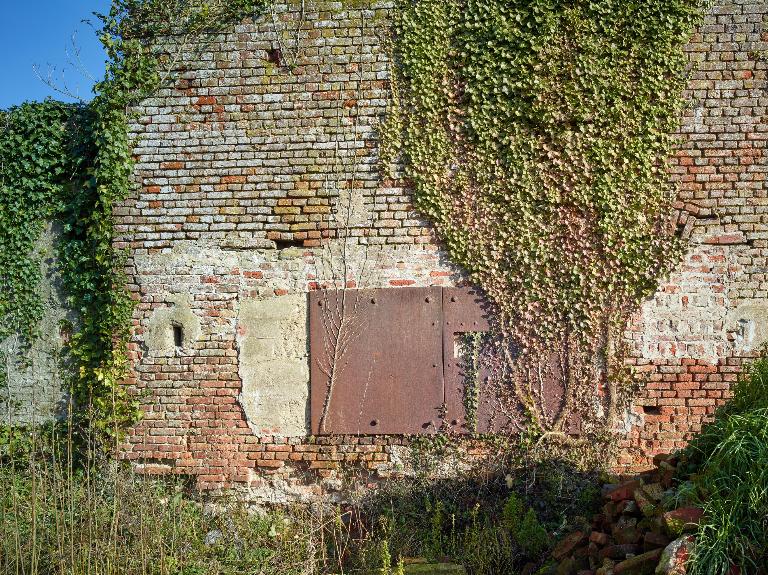

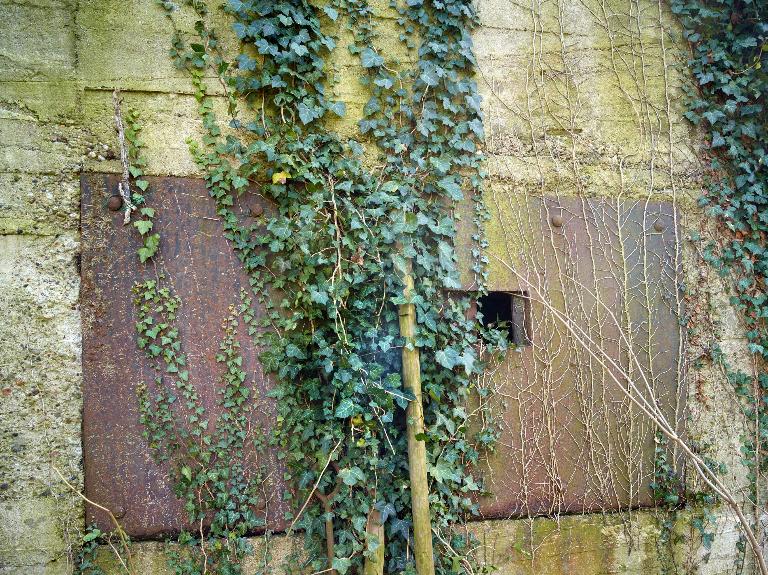

Plaque métallique masquant une ouverture de tir aménagée dans le mur ouest de la ferme, près de l'angle sud.

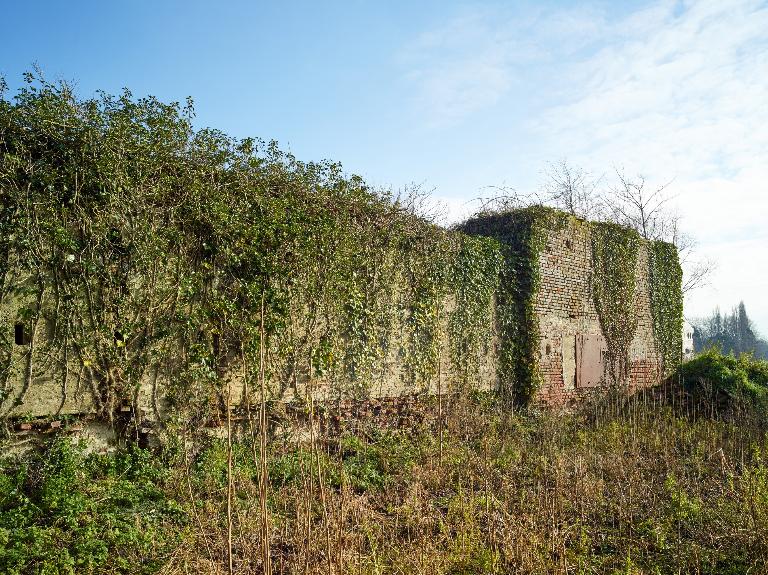

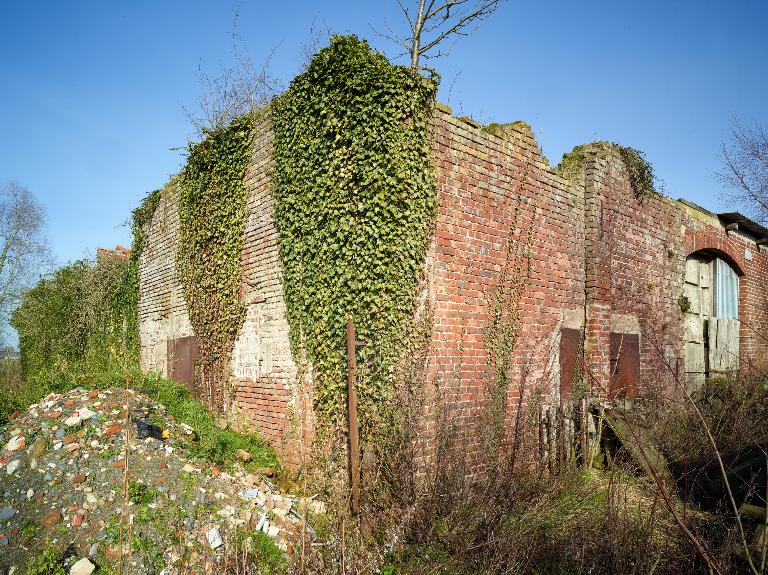

Pignon ouest de la ferme, vers le sud-est.

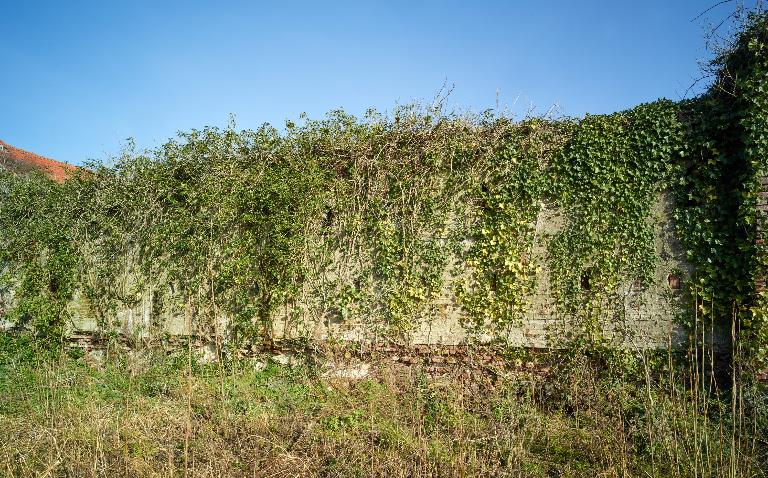

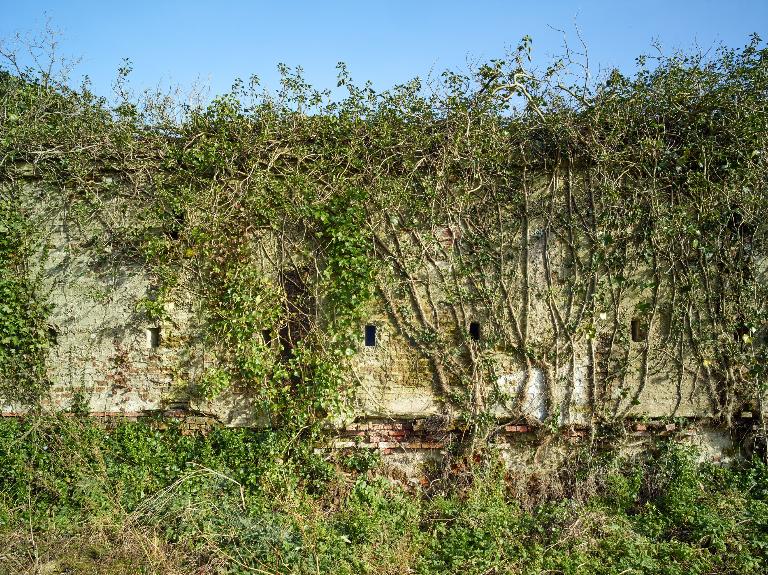

Elévation ouest de la ferme, créneaux de fusillade.
Elévation ouest de la ferme, créneaux de fusillade.
Pignon nord de la casemate, vers le sud-est.
Plaque métallique masquant une ouverture de tir aménagée dans le pignon nord de la casemate.

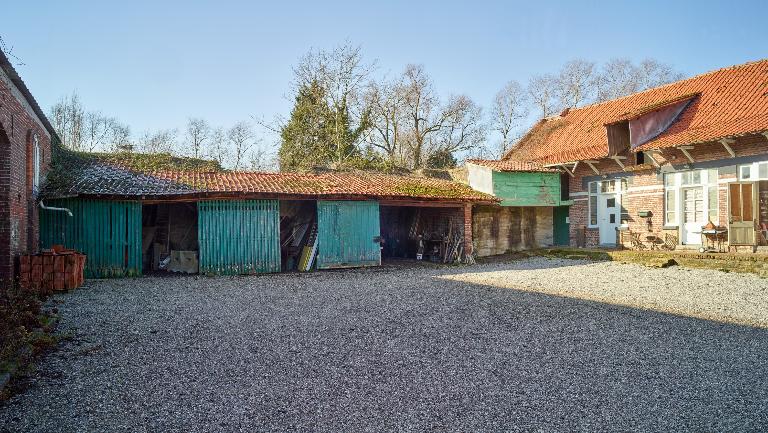

Vue générale de la ferme dont la casemate occupe toute l'aile ouest.
Vue générale de la ferme dont la casemate occupe toute l'aile ouest.
Aile ouest de la ferme depuis la cour.

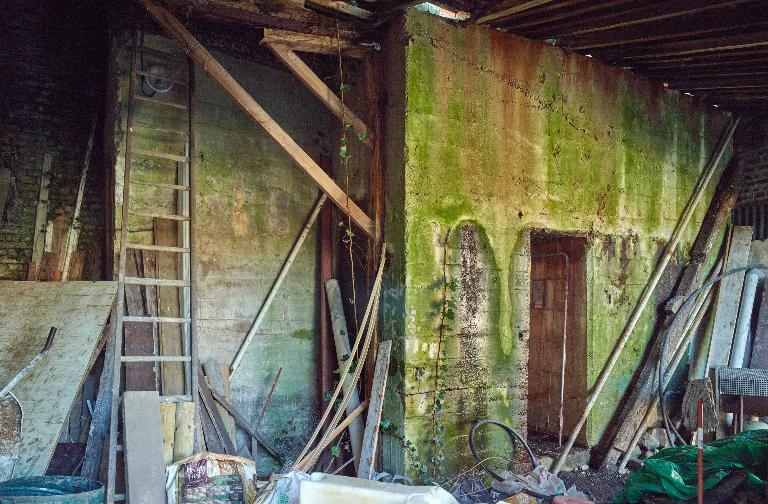

Partie nord de la casemate, depuis la cour de la ferme.

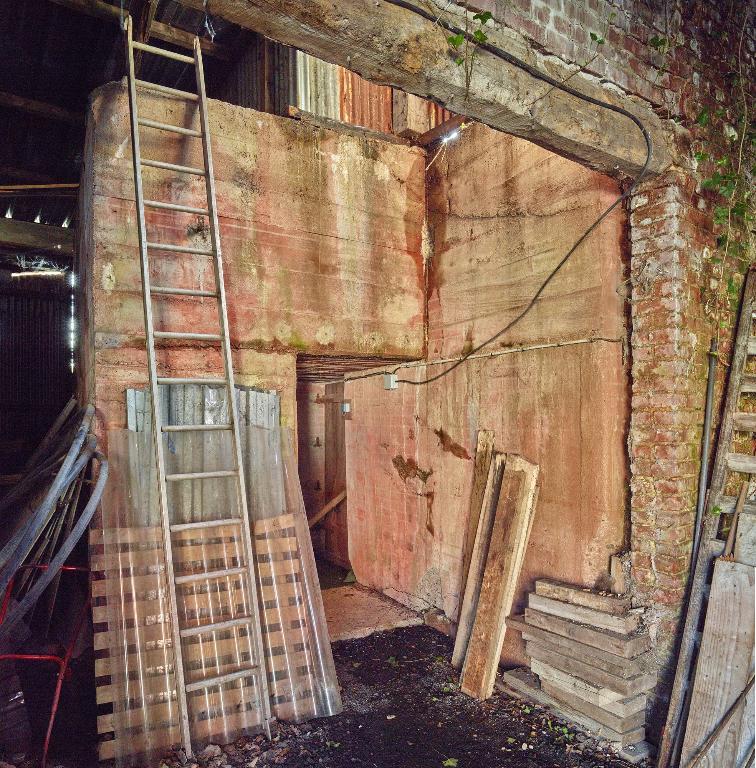

Partie nord de la casemate depuis la cour de la ferme. Entrée conduisant au premier niveau de l'édifice.

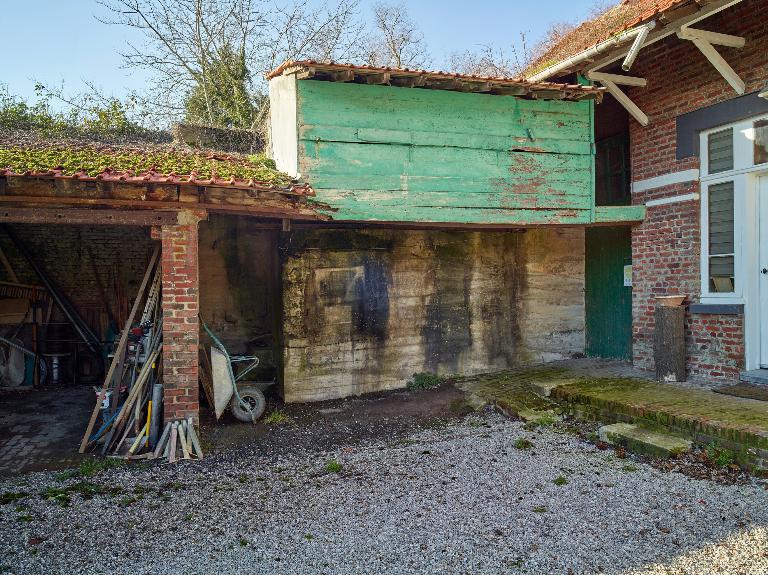

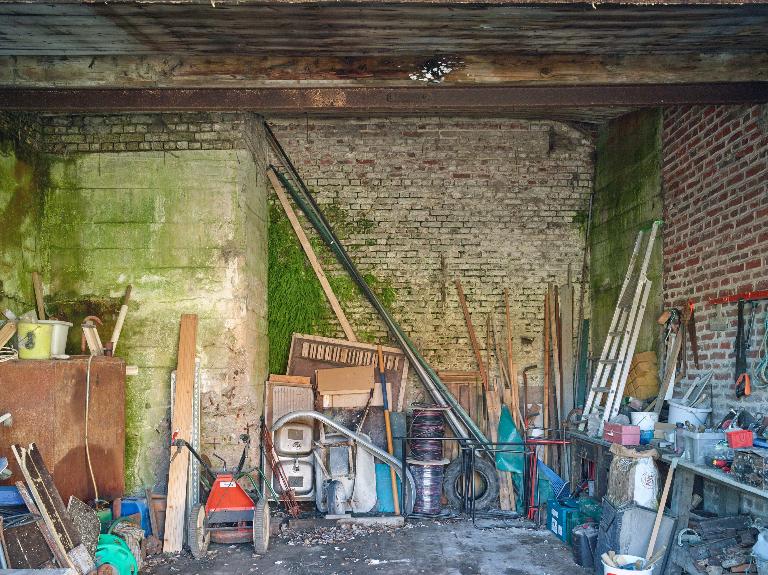

Depuis la cour de la ferme, partie de la casemate située à droite de l'avant-corps central.
Ouverture située au niveau de l'avant-corps centrale de la casemate, depuis la cour de la ferme.
Aile sud de la casemate

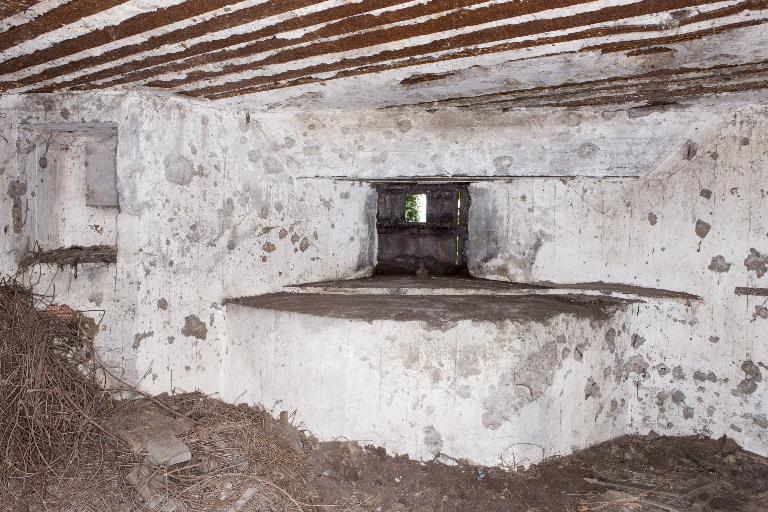

Table et pivot de la mitrailleuse au premier niveau de l'édifice

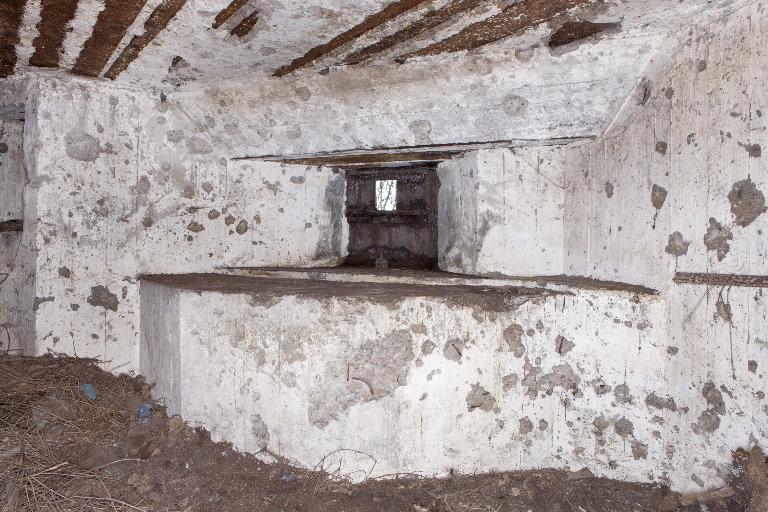

Table et pivot de la mitrailleuse au premier niveau de l'édifice

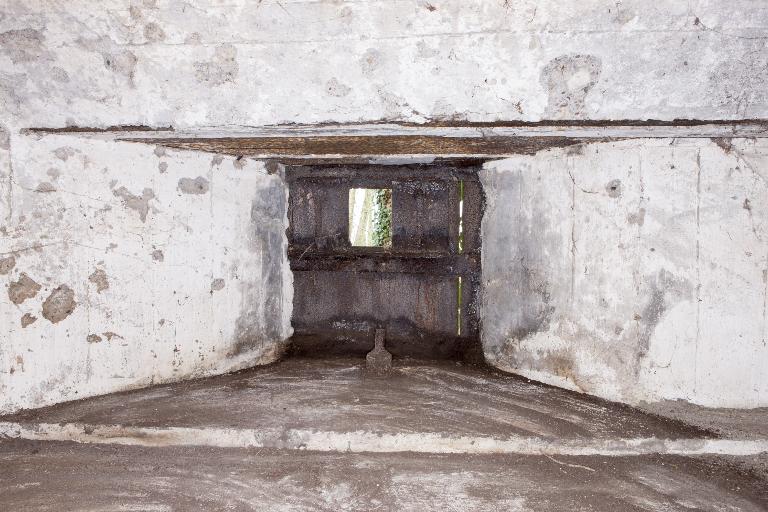

Détail du créneau de fusillage depuis la table de la mitrailleuse au premier niveau de l'édifice

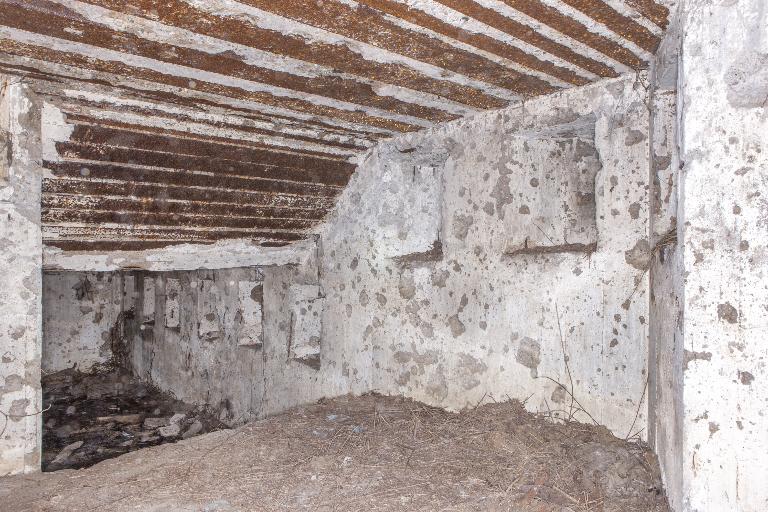

Créneaux de fusillade depuis le premier niveau de l'édifice vers le niveau intermédiaire
Créneaux de fusillade depuis le premier niveau de l'édifice vers le niveau intermédiaire

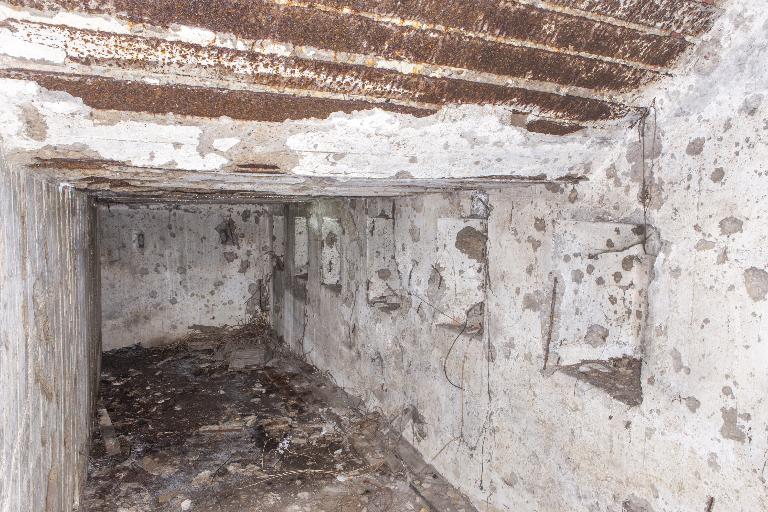

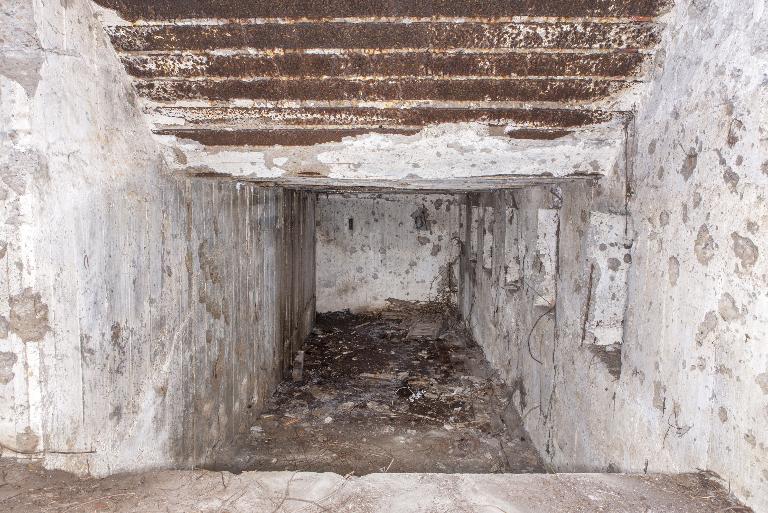

Vue générale, depuis le premier niveau de l'édifice vers le niveau intermédiaire
Créneaux de fusillade depuis le niveau intermédiare vers le premier niveau intermédiaire

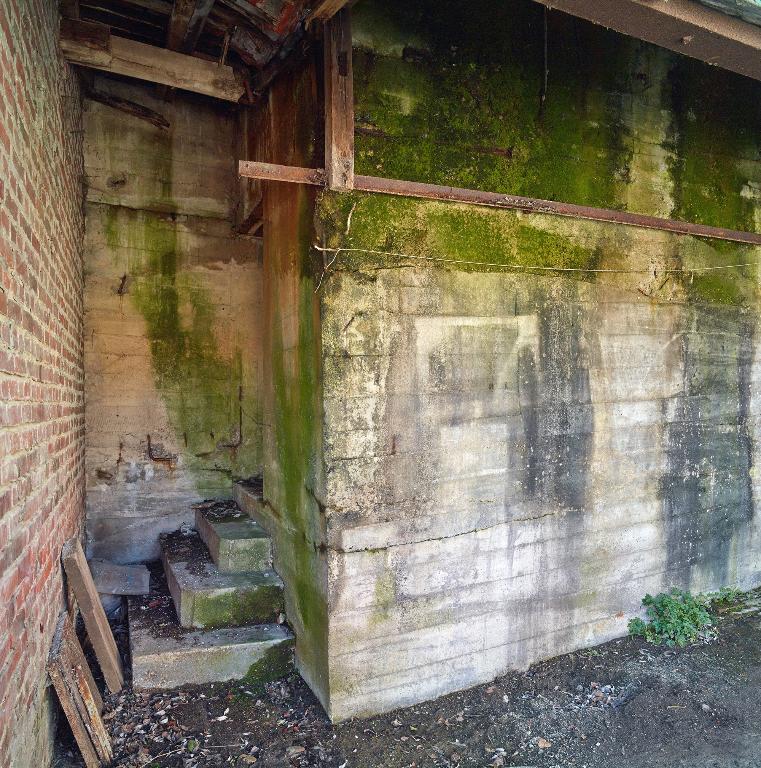

Une des pièces situées au rez-de-chaussée. La porte ouvre sur un petit escalier menant au niveau intermédiare

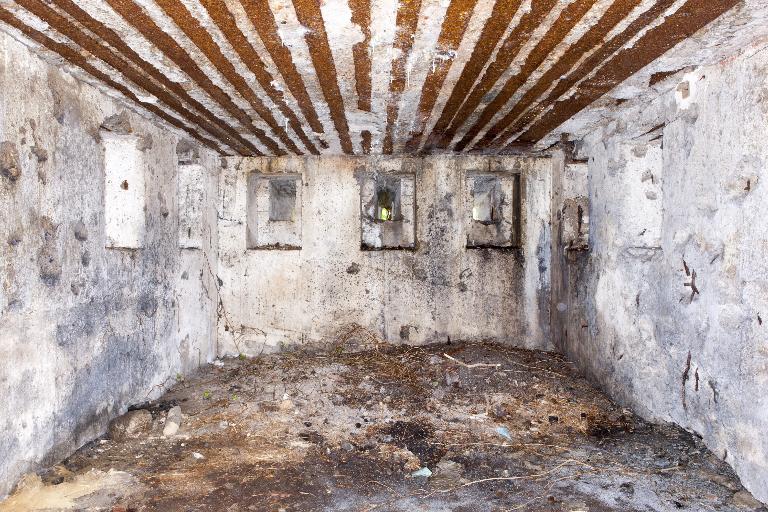

Une des pièces du rez-de-chaussée avec ses créneaux de fusillade
Date(s) d'enquête : 2012; Date(s) de rédaction : 2014
